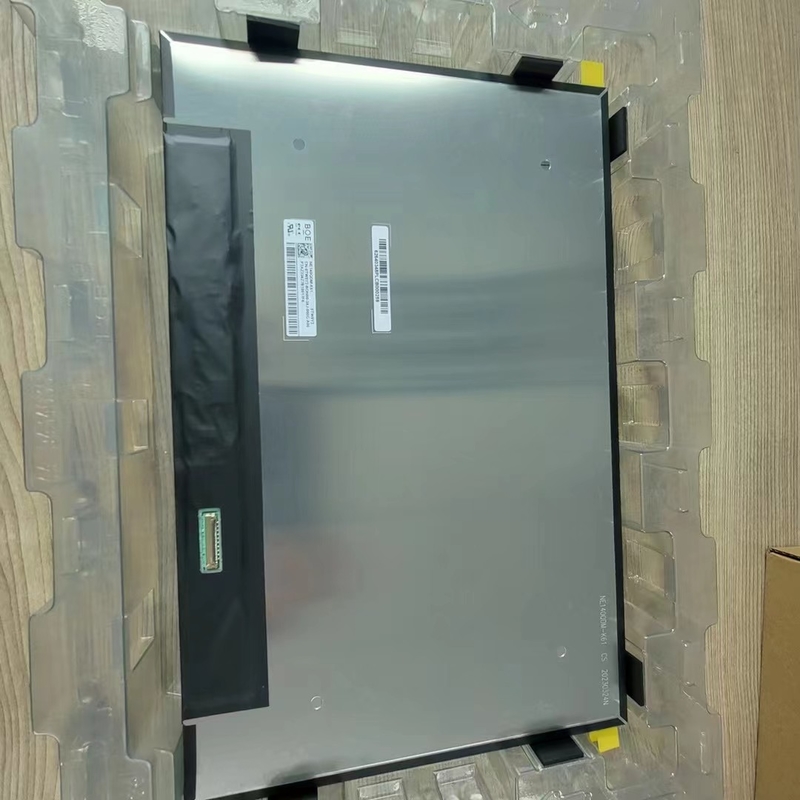

BOE Pad de 14 pulgadas y modelo de pantalla de portátil NE140QDM-K61 pantalla de LCD 2560x1600 píxeles 215PPI 40PIN

Marca: Innolux

Modelo P/N: N140QDM-K61
Tamaño diagonal:14.0"

Tipo de panel:Se aplicarán las siguientes medidas:
Resolución: 2560 ((RGB) × 1600, WQXGA 215PPI

Formatos de píxeles: banda vertical RGB
Área activa:301.824 ((W) × 188.64 ((H) mm

La abertura del bisel...
Esquema de la oscuridad.306.594 ((W) × 198.396 ((H) × 4 ((D)

Tratamiento antirreflejo, revestimiento duro (3H)
La luminancia: 400 cd/m2 (tipo)

La relación de contraste es de 1200:1 (tipo) (TM)
Ver Simetría de dirección

Tiempo de respuesta 30 ms (tipo)
Ángulo de visión: 85/85/85/85 (tipo)

Modo de funcionamiento: AAS, normalmente negro, transmisor
Apoyo Color16.7M 100% DCI-P3

Fuente de luz: WLED [10S6P], 15K horas, con conductor LED
Tipo de forma: delgado (PCBA doblado, T≤3,0 mm)

Diseñado para portátil
Tasa de fotogramas: 60Hz

Panel táctil: sin

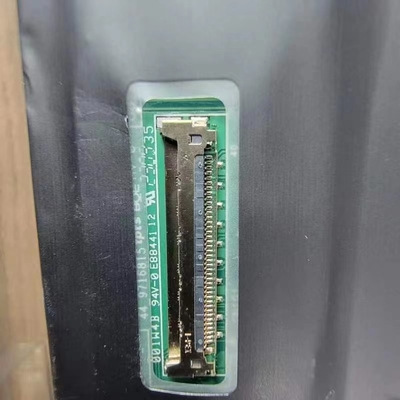

Tipo de interfaz: eDP (2 carriles), eDP1.4, 40 pines Conector
La fuente de alimentación: 3,3 V (tipo)
Medio ambiente Temperatura de funcionamiento: 0 ~ 50 °C;

Temperatura de almacenamiento: -20 ~ 60 °C

NE140QDM-K61 (código de producto: BOE0B1E) es un panel de pantalla TFT-LCD de óxido de 14,0 pulgadas diagonal de BOE Technology Group Co., Ltd (en lo sucesivo, BOE), con un sistema de retroiluminación WLED integrado,Con conductor LED.Tiene un rango de temperatura de funcionamiento de 0 ~ 50 °C, un rango de temperatura de almacenamiento de - 20 ~ 60 °C y el nivel máximo de vibración de 1.5G (14.7 m/s2).Sus características generales se resumen en el siguiente: sRGB, con toque, luz de fondo WLED, con controlador LED, I / F inversa, mate, eDP1.4b, DPN: TW8Y2, LBL, PSR2, brillo de luz de fondo con modo CC.En el caso de las computadoras portátiles etc. se recomienda aplicar este modelo.De acuerdo con la información almacenada en el einklcd de este modelo de producción en masa en el primer trimestre de 2023, ahora este modelo está en producción.y la última actualización el 27 de octubre de 2023Si desea incorporar el LCM en su producto futuro, Einklcd recomienda encarecidamente que se comunique con el BOE o su agente para conocer los detalles de producción y especificación más recientes de NE140QDM-K61.El estado de producción marcado en el einklcd.com es sólo para referencia y no debe utilizarse como base para la toma de decisiones del usuario.
